Система виброакустической и акустической защиты с централизованным возбуждением излучателей (ЦВИ) «Соната-АВ» модели 1М и 3М, предназначена для активной защиты речевой информации в выделенных (защищаемых) помещениях, от утечки по акустическим и виброакустическим каналам.

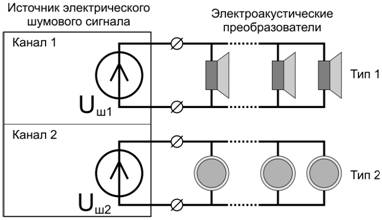

Системным признаком моделей 1М и 3М аппаратуры "Соната-АВ" является построение по принципу “единый источник электрического шумового сигнала + электроакустические преобразователи (см рис. 1).
Основным положительным следствием такого построения аппаратуры является потенциально более низкая стоимость системы при большом количестве излучателей, т.к. наиболее массовый элемент (излучатель) содержит только электроакустический преобразователь и является предельно простым устройством.
Основными отрицательными следствиями такого построенияаппаратуры являются:
А) потенциально более высокое мешающее действие системы из-за отсутствия возможности регулировки интегрального уровня и корректировки спектра шума в каждом излучателе;
Б) относительно высокая стоимость системы при малом количестве и/или большом разнообразии типов нагрузок.
Состав аппаратуры Соната-АВ моделей 1М и 3М:
Базовый элемент |
Тип базового элемента |
Модель 1М |
Модель 3М |
Аудиоизлучатель |
АИ-65 |
АИ-65 или АИ-3М |
“Тяжелый” виброизлучатель |
ВИ-45 |
ВИ-45 или ВИ-3М |
“Легкий” виброизлучатель
(“пьезоизлучатель”)
|
ПИ-45 |
ПИ-45 или ПИ-3М |
Генераторный блок |
Соната-АВ
модель 1М
|
Соната-АВ модель 3М |
Основные технические характеристики генераторных блоков:
Параметр
|
Значение |
Модель 1М |
Модель 3М |
Полоса генерируемых частот |
175 – 5 600 Гц (5 октав)
|
90 – 11 200 Гц(7 октав)
|
Количество независимых каналов 1)
|
2
|
3 (2 вибро + 1 аудио)
|
Максимальное 2) количество одновременно подключаемых: |
|
|
- аудиоизлучателей
|
16 (8+8)
|
5
|
- виброизлучателей
|
20 (10+10)
|
30 (15+15)
|
- легких виброизлучателей
|
16 (8+8)
|
30 (15+15)
|
Регулировка уровня шумового сигнала |
в каждом канале
|
Регулировка спектра шумового сигнала |
нет
|
в каждом канале
|
Входа ДУ (интерфейс) |
“Сухой” НР контакт
|
1) “Сухой” НР контакт
2) ReBus(каждый канал)
|
Электропитание изделия |
сеть ~220 В / 50 Гц
|
Габариты блока |
200х70х175 мм
|
Вес блока |
1,7 кг
|
Условия эксплуатации:
- температура окружающей среды
- относительная влажность воздуха
|
от 5 до 40°С
до 70 % при t = 25° С
|
Продолжительность непрерывной работы Изделия, не менее |
24 час |
Примечания:
1) “Независимость” понимается,
– в наличии отдельного генератора в каждом канале устройства, что позволяет увеличить стойкость системы виброакустической защиты за счет использования на одном и том же элементе конструкции помещения излучателей подключенных к разным каналам генератора;
– в возможности изменения выходного напряжения и спектрального профиля шумового сигнала независимо на каждом канале;
– в возможности установки вида нагрузки отдельно для каждого канала (модель 1М);
Дистанционное включение/отключение каналов осуществляется одновременно.
2) Значение указано на наихудший случай – когда все без исключения излучатели, подключенные к генераторному блоку должны обеспечивать максимально возможный интегральный уровень.
